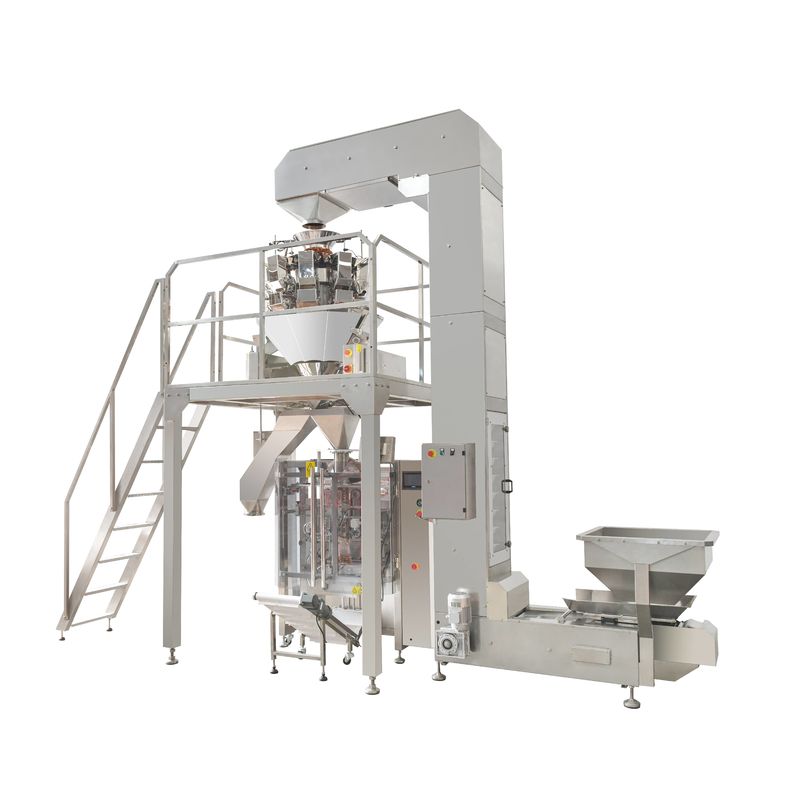

Μηχανή κατακόρυφης συσκευασίας με ζύγιση με πολλαπλές κεφαλές 15-35 σακούλες/min

Πολυκεφαλής ζυγίζουσα κάθετη μεγάλη συσκευαστική μηχανή, 15-35 /min,

Η ροή της διαδικασίας:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Τεχνικές παραμέτρους:

Υλικά συσκευασίας: σωματίδια, δισκία ή αντικείμενα με ακανόνιστη ζύγιση

Περιεκτικότητα συσκευασίας: 100-2000g

Ταχύτητα συσκευασίας: 20-40 σακούλες/min (ανάλογα με το μήκος της σακούλας συσκευασίας και τις συνθήκες του υλικού)

Δυνατότητα κατασκευής σακούλας: 115 ≤ W ≤ 350 mm x L ≤ 310 mm (ένα σχίσμα σακούλας)

Φόρμα συσκευασίας: ≤ 750 mm

Μέγεθος σακούλας: TBD

πλάτος της ταινίας συσκευασίας: καθορίζεται

Μορφή σφράγισης: σφράγιση πίσω

Βιότοπος σφράγισης: πλευρική σφράγιση (μονή δράση)

πλάτος πίσω σφράγισης: 10-15 mm ίσος κόκκος

Οριζόντιο πλάτος σφράγισης: Το σύνολο του πλάτους του οριζόντιου καλούπις σφράγισης είναι 20 mm, με ευθείες γραμμές (διαστήματα 2 mm)

Μέθοδος κοπής: τρυπητή κοπή (διατοπική σφράγιση με μαχαίρι στη μέση, μη ανεξάρτητη κοπή)

Οπτοηλεκτρονικό έλεγχο: μήκος ελέγχου χρωματικού κώδικα ή μήκος ρύθμισης οθόνης αφής

Μέθοδος έλξης τσάντας: κινητήρας εφοδιασμού οδηγεί τη ζώνη για να τραβήξει την τσάντα

Μέθοδος οριζόντιας σφράγισης: πνευματική οριζόντια σφράγιση

Υλικά συσκευασίας: σύνθετα υλικά συσκευασίας

Ηλεκτρική τροφοδοσία: AC 220V/50HZ 4,5KW

Πίεση πηγής αερίου: 6 kg

Κατανάλωση αερίου: 0,6 m3/min

Βασική διαμόρφωση:

7 "Παγκόσμια οθόνη αφής σε χρώμα Inovance+PLC Inovance (κινεζική γλώσσα χειρισμού), με λειτουργία προειδοποίησης σφάλματος και αυτοδιάγνωσης

Πνευματικά εξαρτήματα Taiwan AIRTAC

Ελεγκτής θερμοκρασίας Yudian (1 διαμήκη σφραγίδα, 2 εγκάρσιες σφραγίδες)

Καινοτομία σερβοκινητήρα τράβηξης σακούλας

Ηλεκτρικά εξαρτήματα Schneider ή OMRON

Τα εκτεθειμένα μέρη ολόκληρης της μηχανής είναι κατασκευασμένα από υλικό από ανοξείδωτο χάλυβα 304 ή κράμα αλουμινίου (εκτός από τα κινούμενα μέρη)

Το μέρος που έρχεται σε επαφή με το υλικό είναι κατασκευασμένο από υλικό από ανοξείδωτο χάλυβα 304

Σχεδιακό διάγραμμα συνδυασμένης κλίμακας:

Τεχνικές παραμέτρους της συνδυασμένης κλίμακας:

ΧΧ-Α14 14 κεφαλή 1.6L αδιάβροχη ζυγαριά μικρουπολογιστή από ανοξείδωτο χάλυβα

Τεχνικές παραμέτρους:

Περιοχή βάρους: 100-2000g

Ταχύτητα ζύγισης: ≤ 60 σακούλες/min (διαφέρει ανάλογα με το βάρος της συσκευασίας και τα χαρακτηριστικά του υλικού)

Περιοχή ακρίβειας ζύγισης: επίπεδο X (0,5), περίπου ± 0,5-2g (ανάλογα με την κατάσταση του υλικού)

Δυνατότητα της θήκης: 1600 ml

Κύρια πλάκα δονήσεων: τύπος δονήσεων

Μέθοδος οδήγησης: σταπτήρα

Υλικό σώματος: 304 ανοξείδωτο χάλυβα

Υλικό θήκης ζυθοποιίας: 304 επίπεδο ανοξείδωτο χάλυβα

Δύναμη τροφοδοσίας: AC 220V/50HZ 2,5KW/16A

Σχηματικό διάγραμμα ανελκυστήρα υλικού κουβάς τύπου Z CST-D10-3600 (τύπου 304):

Τεχνικές παραμέτρους:

Δυνατότητα μεταφοράς: 0-10 κυβικά μέτρα ανά ώρα (υπολογίζεται με βάση συντελεστή φόρτωσης 0,5)

Υψόμετρο εξόδου: 3600 mm (ανάλογα με το ύψος του εξοπλισμού)

Τεχνουργήματα για την κατασκευή ηλεκτρικών συσσωρευτών

Αλυσίδα: 304 ανοξείδωτο χάλυβα

Υλικό κουβάς ανύψωσης: PP, πλήρης χωρητικότητας 2,2L

Μέγεθος θύρας δονήσεων: 1000L x 280W x 100H

Υλικό στηρίγματος: πλαστικό σπρέι απλού χάλυβα, υλικό υλικού θόλωσης: 304 ανοξείδωτο χάλυβα

Όγκος της θήκης: 60L

Ελέγχος: Εφοδιασμένο με κουτί ελέγχου, ρυθμιστική ταχύτητας μεταβλητής συχνότητας, συμπεριλαμβανομένης συσκευής επιπέδου πυκνωτή

Δύναμη τροφοδοσίας: μονοφασική 220V 50Hz 750W

Συνολικό βάρος: 200kg

Συμπεριλαμβανομένης της λειτουργίας απομάκρυνσης των τσιπ (εφοδιασμένη με μαγνητική ράβδο και δονητή ιζήματος) και της ανίχνευσης σκόνης και μη ανίχνευσης:Απομάκρυνση του σιδήρου αναφέρεται στην απορρόφηση των αντικειμένων που περιέχουν σίδηρο στην σιδηροειδή ράβδο, όταν η τροφοδοσία hopper βγαίνειΗ προβολέα μπορεί να αντικατασταθεί, και εκείνες χωρίς τρύπες χρησιμοποιούνται για τη συσκευασία λεπτών υλικών (όπως μικρά φρούτα).

Διάγραμμα εμφάνισης μηχανής νοητικής κωδικοποίησης με μεταφορά θερμότητας:
