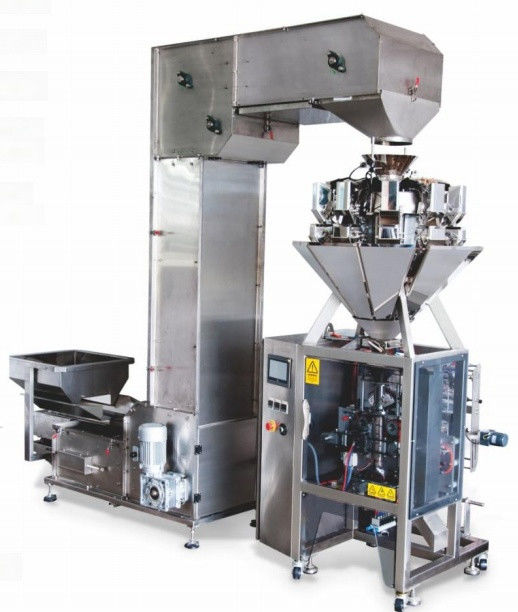

50-100 σακούλες/λεπτο αυτόματη μηχανή ζύγισης και συσκευασίας 2,5 kW

Ενσωματωμένο σύστημα ζύγισης και αυτόματης συσκευασίας

Η ροή της διαδικασίας:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Πλήρως αυτόματη έξυπνη υψηλής ταχύτητας συσκευασία μικρών δόσεων

Τεχνικές παραμέτρους συσκευασίας:

Υλικά συσκευασίας: σωματίδια, δισκία και ακανόνιστα αντικείμενα που είναι εύκολο να ζυγίζονται

Περιεκτικότητα συσκευασίας: 1-30g

Ταχύτητα συσκευασίας: 50-100 σακούλες/min (ανάλογα με το μήκος της σακούλας συσκευασίας και τις συνθήκες του υλικού)

Δυνατότητα κατασκευής σακουλών: 50 ≤ W ≤ 150 mm × L ≤ 230 mm

Φόρμα συσκευασίας: ≤ 320 mm

Μέγεθος σακούλας: TBD

πλάτος της ταινίας συσκευασίας: καθορίζεται

Μορφή σφράγισης: σφράγιση πίσω

Βιότοπος σφράγισης: πλευρική σφράγιση (μονή δράση)

πλάτος πίσω σφράγισης: 10 mm ίσος κόκκος

Οριζόντιο πλάτος σφράγισης: Το σύνολο του πλάτους του οριζόντιου καλούπις σφράγισης είναι 20 mm, με ευθείες γραμμές (διαστήματα 2 mm)

Μέθοδος κοπής: γραμμωτή κοπή (οριζόντια σφράγιση με μαχαίρι στη μέση, μη ανεξάρτητη κοπή)

Οπτοηλεκτρονικό έλεγχο: μήκος ελέγχου χρωματικού κώδικα ή μήκος ρύθμισης οθόνης αφής

Μέθοδος έλξης τσάντας: κινητήρας εφοδιασμού οδηγεί τη ζώνη για να τραβήξει την τσάντα

Μέθοδος οριζόντιας σφράγισης: οριζόντια σφράγιση με σερβοκινητήρα

Υλικά συσκευασίας: σύνθετα υλικά συσκευασίας

Ηλεκτρική τροφοδοσία: AC 220V/50HZ 2,5KW

Πίεση πηγής αερίου: 6kg

Κατανάλωση αερίου: 0,4 m3/min

Βασική διαμόρφωση:

7 "Παγκόσμια οθόνη αφής σε χρώμα Inovance+PLC Inovance (κινεζική γλώσσα χειρισμού), με λειτουργία προειδοποίησης σφάλματος και αυτοδιάγνωσης

Πνευματικά εξαρτήματα Taiwan AIRTAC

Ελεγκτής θερμοκρασίας Yudian (1 κατακόρυφη σφραγίδα, 2 οριζόντιες σφραγίδες)

Καινοτομία σερβοκινητήρα τράβηξης σακούλας

Επενδυτικό κινητήρα σεροκινητήρα

Ηλεκτρικά εξαρτήματα Schneider ή OMRON

Τα εκτεθειμένα μέρη ολόκληρης της μηχανής είναι κατασκευασμένα από υλικό από ανοξείδωτο χάλυβα 304 ή κράμα αλουμινίου (εκτός από τα κινούμενα μέρη)

Το μέρος που έρχεται σε επαφή με το υλικό είναι κατασκευασμένο από υλικό από ανοξείδωτο χάλυβα 304

Τεχνικές παραμέτρους της συνδυασμένης κλίμακας:

HX-A14 14 κεφαλή 0,5L αδιάβροχη ζυγαριά μικρουπολογιστή από ανοξείδωτο χάλυβα

Τεχνικές παραμέτρους:

Περιοχή βάρους: 1-200g

Ταχύτητα ζύγισης: ≤ 110 σακούλες/min (διαφέρει ανάλογα με το βάρος της συσκευασίας και τα χαρακτηριστικά του υλικού)

Περιοχή ακρίβειας ζύγισης: επίπεδο X (0,5), περίπου ± 0,1-0,5g (ανάλογα με την κατάσταση του υλικού)

Ιδιαίτερη χωρητικότητα: 500 ml

Μέθοδος οδήγησης: σταπτήρα

Υλικό σώματος: 304 ανοξείδωτο χάλυβα

Υλικό θήκης ζυθοποιίας: 304 επίπεδο ανοξείδωτο χάλυβα

Δύναμη τροφοδοσίας: AC 220V/50HZ 1.5KW/10A

Ηλεκτρονική μηχανή κωδικοποίησης με μεταφορά θερμότητας

Τεχνικές παραμέτρους:

Κεφάλαιο εκτύπωσης: 32 mm πλάτος, 300 dpi (12 σημεία/mm)

Πεδίο εκτύπωσης: 33 mm * 75 mm

Τρόπος εκτύπωσης: διαλείπουσα

Συχνότητα εκτύπωσης: ≤ 250 φορές/λεπτο

μήκος λωρίδας: 600 μέτρα (μέγιστο μήκος 1200 μέτρα)

πλάτος ζώνης: 33 mm

Διασύνδεση επικοινωνίας: USB/υποστηρίζει RS232, διπλό Ethernet, αναγνώστη κάρτας USB και σαρωτή, δυαδικά και πρωτόκολλα επικοινωνίας ASCII, Windows ® Driver, ZPL και προσομοίωση SATO

Ηλεκτρική παροχή: τάση AC100V~240V

Δύναμη: 120W

Θέρμανση περιβάλλοντος εργασίας: 0-40 °C

Σχετική υγρασία: 10% -95% (μη συμπυκνωτική)

0.5m πηγή αέρα 3/ Min

Βάρος εκτύπωσης: 4.8KG, χειριστήριο ελέγχου: 0.4KG

Δυνατότητα μεταφοράς: 0-10 κυβικά μέτρα ανά ώρα (υπολογίζεται με βάση συντελεστή φόρτωσης 0,5)

Υψόμετρο εξόδου: 3600 mm (ανάλογα με το ύψος του εξοπλισμού)

Τεχνουργήματα για την κατασκευή ηλεκτρικών συσσωρευτών

Αλυσίδα: 304 ανοξείδωτο χάλυβα

Υλικό κουβάς ανύψωσης: PP, πλήρης χωρητικότητας 2,2L

Μέγεθος θύρας δονήσεων: 1000L x 280W x 100H

Υλικό στηρίγματος: πλαστικό σπρέι απλού χάλυβα, υλικό υλικού θόλωσης: 304 ανοξείδωτο χάλυβα

Όγκος της θήκης: 60L

Ελέγχος: Εφοδιασμένο με κουτί ελέγχου, ρυθμιστική ταχύτητας μεταβλητής συχνότητας, συμπεριλαμβανομένης συσκευής επιπέδου πυκνωτή

Δύναμη τροφοδοσίας: μονοφασική 220V 50Hz 750W

Συνολικό βάρος: 200kg

Συμπεριλαμβανομένης της λειτουργίας απομάκρυνσης των τσιπ (εφοδιασμένη με μαγνητική ράβδο και δονητή ιζήματος) και της ανίχνευσης σκόνης και μη ανίχνευσης:Απομάκρυνση του σιδήρου αναφέρεται στην απορρόφηση των αντικειμένων που περιέχουν σίδηρο στην σιδηροειδή ράβδο, όταν η τροφοδοσία hopper βγαίνειΗ προβολέα μπορεί να αντικατασταθεί, και εκείνες χωρίς τρύπες χρησιμοποιούνται για τη συσκευασία λεπτών υλικών (όπως μικρά φρούτα).

Διάγραμμα εμφάνισης μηχανής νοητικής κωδικοποίησης με μεταφορά θερμότητας:
